适配车型： | 所有车型 |
|---|
螺纹公差： | 多种 |
|---|---|
样品或现货： | 现货 |
表面处理： | 多种 |
产品等级： | B级 |
类别： | 膨胀螺栓 |
应用范围： | 多种 |
标准编号： | dz |
标准类型： | 国标 |
螺纹规格： | 多种 |
品牌： | SEIKO/精工 |
型号： | M10 |
加工定制： | 是 |
材料等级： | 多款供选 |
技术参数：
螺纹规格 | 长度 | 公称长度L | 胀管尺寸 | 安装尺寸a | 钻孔尺寸 | 被连接件 | 允许静载荷 | ||||||||||
d | b | （常用规格） | 直径D | 长度L1 | (参考) | 直径 | 深度 | 最大厚度L2 | 抗拉力 | 抗剪力 | |||||||
（mm） | (N) | ||||||||||||||||
M6 | 35 | 65, 75, 85 | 10 | 35 | 3 | 10.5 | 40 | L-50/- | 2350 | 1770 | |||||||
M8 | 40 | 80,90,100 | 12 | 45 | 3 | 12.5 | 50 | L-62/- | 4310 | 3240 | |||||||
M10 | 50 | 95,110,125 | 14 | 55 | 3 | 14.5 | 60 | L-75/L-83 | 6860 | 510 | |||||||
M12 | 52 | 110,130,150 | 18 | 65 | 4 | 19 | 75 | L-90/L-100 | 10100 | 7260 | |||||||
M16 | 70 | 150,175 | 22 | 90 | 4 | 23 | 100 | L-122/L-135 | 19020 | 14120 | |||||||

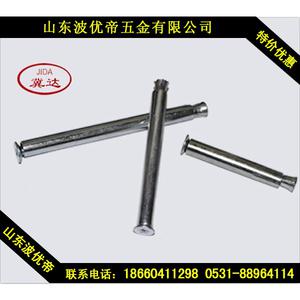

金属膨胀螺栓，也叫膨胀锚栓，套管式膨胀螺栓等。根据2008版最新国家标准GB/T22795内的规定，学名为套管加强型膨胀锚栓。用于机器、设备在混凝土内的固定连接。
每套金属膨胀螺栓由一个沉头螺栓、一个膨胀胀管、一个六角螺母、一个平垫和一个弹垫组成。我公司的膨胀胀管分为2种。老款的款式为无缝焊接管制作，新款的款式为卷皮管制作
金属膨胀螺栓 | |
产品型号： | 金属膨胀螺栓 |
产品信息： | 规格范围：M6 ~ M20 |
应用行业：
把机器、设备或结构件等固定安装在混凝土地基、墙壁等上面用的一种特殊螺纹连接件。如：热水器、脱排油烟机、空调、建筑幕墙、广告牌、管道、风机、消防、水电、电线电缆、机器、设备、机电吊顶、轻钢龙骨等安装行业、装修行业。
安装方法：
先用冲击钻（锤）在地基（或墙壁）上面钻一个相应尺寸的孔，再把螺栓、胀管装入孔中，然后依次把机器（或设备、结构件）和平垫圈、弹簧垫圈套在螺栓上面，最后旋紧螺母，即可使螺栓、胀管、螺母、机器与地基连接成为一个整体。
允许静载荷适用于强度等级Ｃ１３以上的混凝土。
